STC8G驱动WS2812

嵌入式 STC

2025-02-18 · 391

技术名词解释

1t单片机

1t可以说是相对传统51单片机来说的，理论上比传统51单片机快12倍。并且该型号频率可以达到33mhz。如果以普通的51单片机来类比，当传统51单片机晶振为12mhz时，一条nop();指令的时间为1us，而stc8g就是1/12us，约等于0.083us。
为了更好模拟准确的时序，我们在下载时把内部时钟设置为 24mhz ，这样一条 nop(); 指令的时间为1/24us约等于 0.0417us(即41.7ns)，三条就刚好约为125ns

ws2812

WS2812B-V5是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和可编程定电流控制部分，有效保证了像素点光的颜色高度一致。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅受限信号传输速度要求。

ws2812详细数据协议

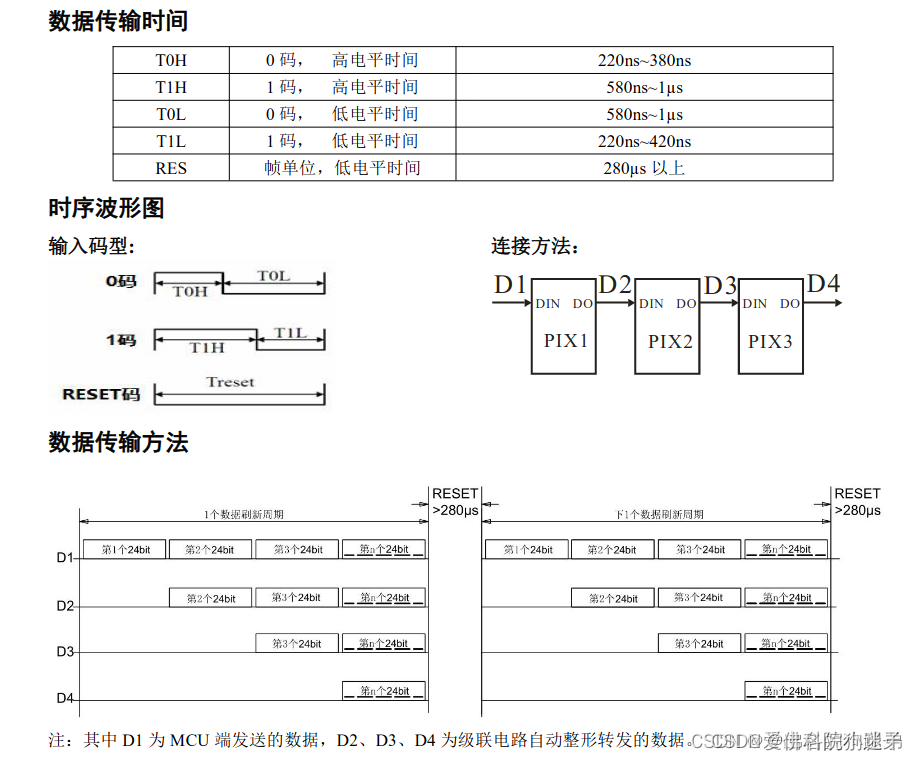

WS2812通过rgb三种颜色来产生理论上255x255x255种颜色，其通信方式如下所示：

所以我们只要模拟出上图的时序就能控制ws2812了，但要注意他的数据顺序是G->R->B

为了更好模拟准确的时序，我们在下载时把内部时钟设置为 24mhz ，这样一条 nop(); 指令的时间为1/24us约等于 0.0417，三条就刚好约为125ns。

Keil工程的设置

Keil需要选择对应的单片机型号

设置为24Mhz

关闭优化功能为Level0(避免编译器过度优化,导致时序不正确)

代码编程

需要#include “stc8.h”
使用nop()函数前,需要#include “intrins.h”
根据主时钟频率,调整延时函数的数量
– STC8G1K08A最高支持35MHz
– 这里使用24MHz
使用下载时,注意选择型号并配置时钟频率 (如下图)

看代码

main.c

#include <STC8G.H>
#include "WS2812.h"

void main(void)
{
    while(1)
    {
        WS2812_SendData(255,0,0);
    }
}

WS2812.h

#ifndef WS2812_H
#define WS2812_H

#include <STC8G.H>
#include <intrins.h>

#define WS28_PIN P33 // 引脚定义
#define WS28_NUM 4

// 初始化引脚
void WS28_Init();

// 模块写入一组数据
void WS28_SetRGB(unsigned char r_data,  // 红色
                 unsigned char g_data,  // 绿色
                 unsigned char b_data); // 蓝色

#endif // WS2812_H

WS2812.c

#include "WS2812.h"

// 初始化引脚
void WS28_Init()
{
    // 引脚P33初始化为输出
    P3M0 |= 0x08;
    P3M1 &= 0xF7;
}

// 模块写入一组数据
void WS28_SetRGB(unsigned char r_data, // 红色
                 unsigned char g_data, // 绿色
                 unsigned char b_data) // 蓝色
{
    unsigned char temp[3];
    unsigned char n, j;
    unsigned char dat;

    // 注意顺序,按照数据手册为grb顺序排列
    temp[0] = g_data;
    temp[1] = r_data;
    temp[2] = b_data;

    for (n = 0; n < 3; n++) // 循环3次(发送一组 rgb 颜色数据)
    {
        dat = temp[n];
        for (j = 0; j < WS28_NUM; j++) // 循环WS28_NUM次(发送1byte数据)
        {
            if (dat & (0x80>>i)) // 写入数据1
            {
                // 上面说了：为了更好模拟准确的时序，我们在下载时把内部时钟设置为 24mhz ，这样一条 nop(); 指令的时间为1/24us约等于 0.0417，三条就刚好约为125ns。
                // ws2812写1的时候 H->580ns~1us L->220ns~420ns
                // 此处20个nop一个41.7ns  20*41.7ns≈834ns符合写1 T1H 580ns~1us
                WS28_PIN = 1;
                _nop_();_nop_();_nop_();_nop_();_nop_();//_nop_();    delay 41ns
                _nop_();_nop_();_nop_();_nop_();_nop_();
                _nop_();_nop_();_nop_();_nop_();_nop_();
                _nop_();_nop_();_nop_();_nop_();_nop_();
                // 此处7个nop一个41.7ns  7*41.7ns≈291ns符合写1 T1L 220ns~420ns
                WS28_PIN = 0;
                _nop_();_nop_();_nop_();_nop_();_nop_();
                _nop_();_nop_();
            }
            else // 写入数据0
            {
                // 上面说了：为了更好模拟准确的时序，我们在下载时把内部时钟设置为 24mhz ，这样一条 nop(); 指令的时间为1/24us约等于 0.0417，三条就刚好约为125ns。
                // 此处正好相反
                WS28_PIN = 1;
                _nop_();_nop_();_nop_();_nop_();_nop_();
                _nop_();_nop_();
                WS28_PIN = 0;
                _nop_();_nop_();_nop_();_nop_();_nop_();//_nop_();    delay 41ns
                _nop_();_nop_();_nop_();_nop_();_nop_();
                _nop_();_nop_();_nop_();_nop_();_nop_();
                _nop_();_nop_();_nop_();_nop_();_nop_();
            }
        }
    }
}
